落落旅行趣: [老屋整理]Part4.水電工程(智能居家基礎工程)

我本身是是從事IOT產品研發工程師，大部分都只能在實驗室玩，都沒能真的放自己的家裡面，這次裝修房子目標就是要全套裝上去；我對於智能居家一直以來就很有想法，我會預想很多情境，如果能智能控制會更加便利生活。這次智能居家我選擇使用小米(Aqara)的牆壁插座，家裡全部的牆壁開關都換這個，之後每一盞燈、開關都可以控制。

智能居家(智慧家庭)，我覺得科技跟實際的水電間有知識落差，目前台灣科技雖然很進步了，但是大部分的水電師傅仍停留在過去的思維，前幾家報價的水電有很排斥這塊，聽到中國的智能居家就先打槍我了，大部分的水電都跟我說【裝了問題很多、不會裝、沒辦法裝、裝了不能用】，事實上根本就沒裝過，對新東西很排斥。

只有高峰工程的大哥答應幫我做，雖然沒做過，也算是做一次經驗，畢竟以後是個趨勢，接線我也算略懂可以幫忙，其實智能牆壁開關的接線並不難，就只是每個開關都要吃一組110V的電源(零火版)，頂多就是補一條110V線，就能裝了，對我來說，最困難的部分反而是打牆壁，對水電來說，打牆壁、補牆壁反而是最簡單的，要把台灣規格118/120的暗盒改成中國的86暗盒，剩下的就是設定的問題了。

說到小米Aqara的智能牆壁開關，我個人建議買零火版的比較穩定，我在實驗室玩的時候，單火版裝燈會有閃爍的問題，雖然單火版可以不用補線，省一點錢，如果是裝LED燈你一定會後悔，會閃爍，有時候還會莫名其妙自己開燈關燈。這篇是基礎工程，關於智能居家的細節我就不多著墨太多，我們專注於水電做事情吧！

規劃牆壁開關

這個步驟很重要，要先規劃你想要控制哪些區域燈、電器、排風機...，因為之後牆壁要重新油漆，我就拿麥克筆直接畫上去了。

這邊說一個觀念，想要智能控制家裡的燈，建議安裝小米的智慧牆壁插座，他是智能開關，同時也是實體開關，當你的智能失效時(突發狀況，如網關壞掉、其他設備壞掉)，實體開關仍可以正常使用。這邊說一個笑話，有個長輩問我一個問題：『那如果家裡停電，網路又不通要怎麼開燈？』，我：『你家停電還能開燈？』，令我哭笑不得，對於新的東西，很多人都有不好的刻板印象，甚至會跳出邏輯去反對，很無言

打牆壁埋設86暗盒

這個暗盒是中國的規格，86暗盒(不鏽鋼)，當然也有塑膠的比較便宜，如果埋設牆面用泥作的話建議用不鏽鋼製的，比較不會變形、生鏽，如果是木作的話可以不用買，直接鎖木板上就可以了。注意，台灣的水電材料行買不到，請在網路上購買(蝦皮、露天)，請水電埋設暗盒的做法完整度是最高的，但是補水泥後還要批土、打磨、上油漆，真的很麻煩，如果不想打牆壁，也可以買118轉86暗盒的塑膠轉接盒，不過他就會凸出一塊，比較沒這麼美觀，如果你跟我一樣有完美主義，還是花錢打牆壁吧。

水電師傅來了，哇，超年輕！手腳很快，一天就可以全部完成了！

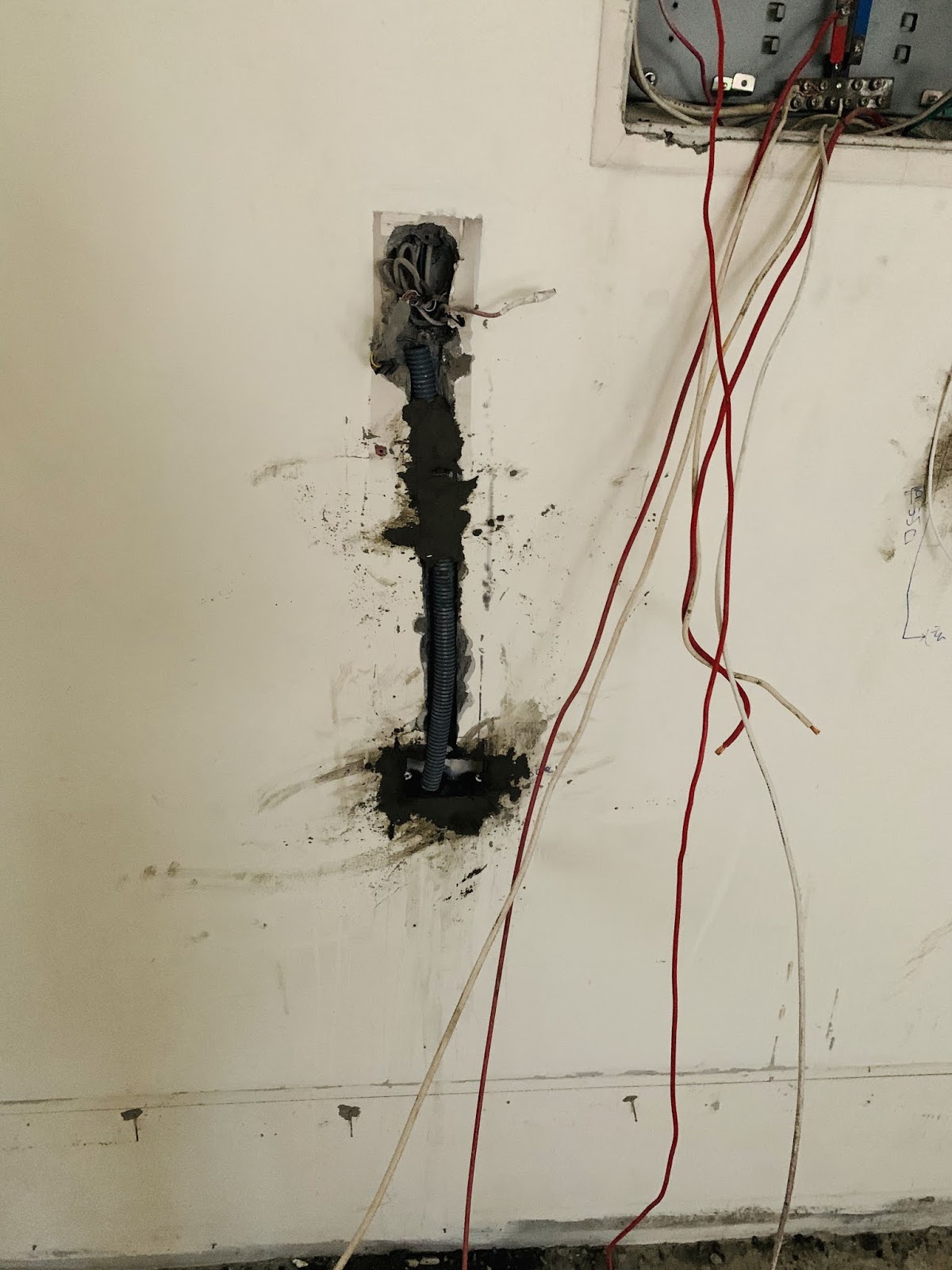

已經挖出一個洞來了，再來就是配線！

補平水泥，表面上看起來有點粗糙，不過不用太在意，油漆的時候還會再處理過，完全是沒問題的，不用擔心！

全室電線重配工程

這次房屋翻新的其中一個重要的項目就是全室電線更新，為了用電安全，畢竟是超過20年的老房子了，也不知道過去使用的狀況，因此全部換掉，比較安心，全室110V選用太平洋2.0線徑，廚房專插、冷氣220V太平洋5.5線徑。

由於小米Aqara智慧牆壁開關，每一組都需要一組110V的電源，因此管線槽滿滿的，管徑如果容納不下，也要一併換成大的。

智能居家最重要的就是控制光源，因此我天花板上的光源分非常多組，黃光、白光分開控制，因此配線是很大的工程！下圖是客廳的配線！

廚房天花板上電燈配線除了廚房燈之外，內走廊的燈也從這邊的孔配出來。

插座增加

沙發後面也增加插座，未來使用上會比較方便，可以手機、平板充電，插USB小燈，不然插座老是不夠用。

說到這個沙發後的插座，因為是很臨時的決定，當時太急了，不知道沙發高度，水電就說80cm一般沙發都可以，於是就打了80cm的插座，幾天後，打電話跟家具工廠確認之後，沙發高度是100cm，那這個插座被沙發蓋住了，這兩個插座就白做了，這時候我就要佩服高峰工程負責任的態度了，大哥：『誰講要打80cm高度？』，我：『水電建議』，大哥：『重打，不收錢』，最後改成高110cm，態度很讓人佩服，雖然打牆壁對他們這行來說算小事情，但還是得找水電師傅來一趟，也是一筆成本，誠意十足。

床頭的小矮櫃上面也要一組插座，一人一邊，這邊就增加兩組，睡覺的時候可以充電(不過，睡覺的時候手機還是放遠一點，比較不會影響睡眠)

把室內一些比較不合理，要高不高要低不低的插座下(上)挪！

次臥內的電燈，開關應該放在房間裡面，而不是外面，這個就要拉到天花板上，控制燈，廢除原本的線路。

對了，這次我都沒有配網路線，我要使用電力線網路PLC+WiFi，所以整修期間整間房子都看不見網路線，詳細之後再另外介紹。

常出國的人一定看過這個，尤其實商務飯店，雙USB的牆壁插座(美規118規格)，有些常常要用USB的地方有這個很方便，上網自己買材料，再請水電幫忙裝上去就行了。(USB平常沒使用，無負載是不會耗電的喔)

開關插上電測試，對了，小米Aqara智能牆壁開關，他的通訊是走Zigbee，一定要搭配小米多功能網關才能使用智能的部分。以下這張照片是雙鍵開關，線路分別要插四條線，火線、水線(中性線)、控制線A、控制線B，還有它本身是無段開關，按一下開、再按一下關，斷電或停電都會記憶最後的狀態，不會因為停電復電，電燈就變成關閉的狀態。
