[3C維修]BENQ投影機MX631ST螢幕出現亮點,DIY更換DMD芯片

這台是公司會議室主要使用的投影機,同樣也是一台HID光源的投影機,溫度比較高一點,最近螢幕的亮點越來越多,顯然是裡面顯示晶片開始嚴重老化了,由於上一台維修很成功,因此這台也就順勢修一修囉!首先這是一台BENQ商務機型MX631ST屬於亮度比較高的機種,辦公室燈打開的情況之下還可以使用,再買一台實在是很貴,如果能修好的話,應該還可以用好幾年!

這種HID光源的投影機實在是屌打現在LED光源的機種,除了HID的亮度遠勝於LED之外,壽命也蠻長的,這台已經用了約5年了,過了保固後螢幕就開始出現大量的亮點,從一點一點變成一整片。

螢幕上非常多亮點,下面更是一整片的亮點,從本來小小一條,沒過幾個月就變成像這樣一整片,該是我出手的時候了,同樣也經過廠商報價,台灣的廠商光是材料就要價萬元,還不含工錢,換下來相當於可以買一台新的了

外表還非常的新,但是螢幕亮點真的太嚴重了,丟了可惜,拿來用又非常不舒服,下面那一塊非常亮,亮到很刺眼

先把燈泡拆下來,恩它燈泡有一塊小小的塑膠檔板,但是密合度沒有很好,雖然我們都在室內使用,還是看的出來有不少灰塵在裡面

移除上蓋,感覺排風的設計沒有很理想,因為裡面有不少灰塵,裡面的芯片壞掉應該也是因為溫度過高的關係

把燈泡先拿起來,看的出來其實後面沒有排風倒流的設計,除了燈泡可以散熱之外,旁邊的顯示視乎沒辦法有很良好的散熱

裡面的燈泡看起來不錯,沒有變黃,電鍍反光片也沒有任何退色的跡象,看來風扇直吹燈炮真的有差

HID燈管狀況還沒常棒,這樣就看的出來,跟新的一樣,那這樣就不需要更換囉,老闆賺到嚕

拆除主板上所有的螺絲,記得拆之前要拍照,這樣才不會裝回去的時候多螺絲

移除主板上所有的Connector,就能夠直接卸下主板了

移除之後看到另一顆小風扇負責供電這邊的散熱,恩,還真的跳過芯片散熱的部分了,這樣芯片不壞也難

這顆風扇先移除,恩,灰塵有點多,順手清一清囉,建議可以用烤肉的刷烤肉醬的刷子就可以了,油漆刷也行

這個就是整個顯示模組了,專業術語叫做DMD芯片

上面的型號很重要喔,找材料可以把料號發給賣家,這顆是1076-6139B,問問看有沒有

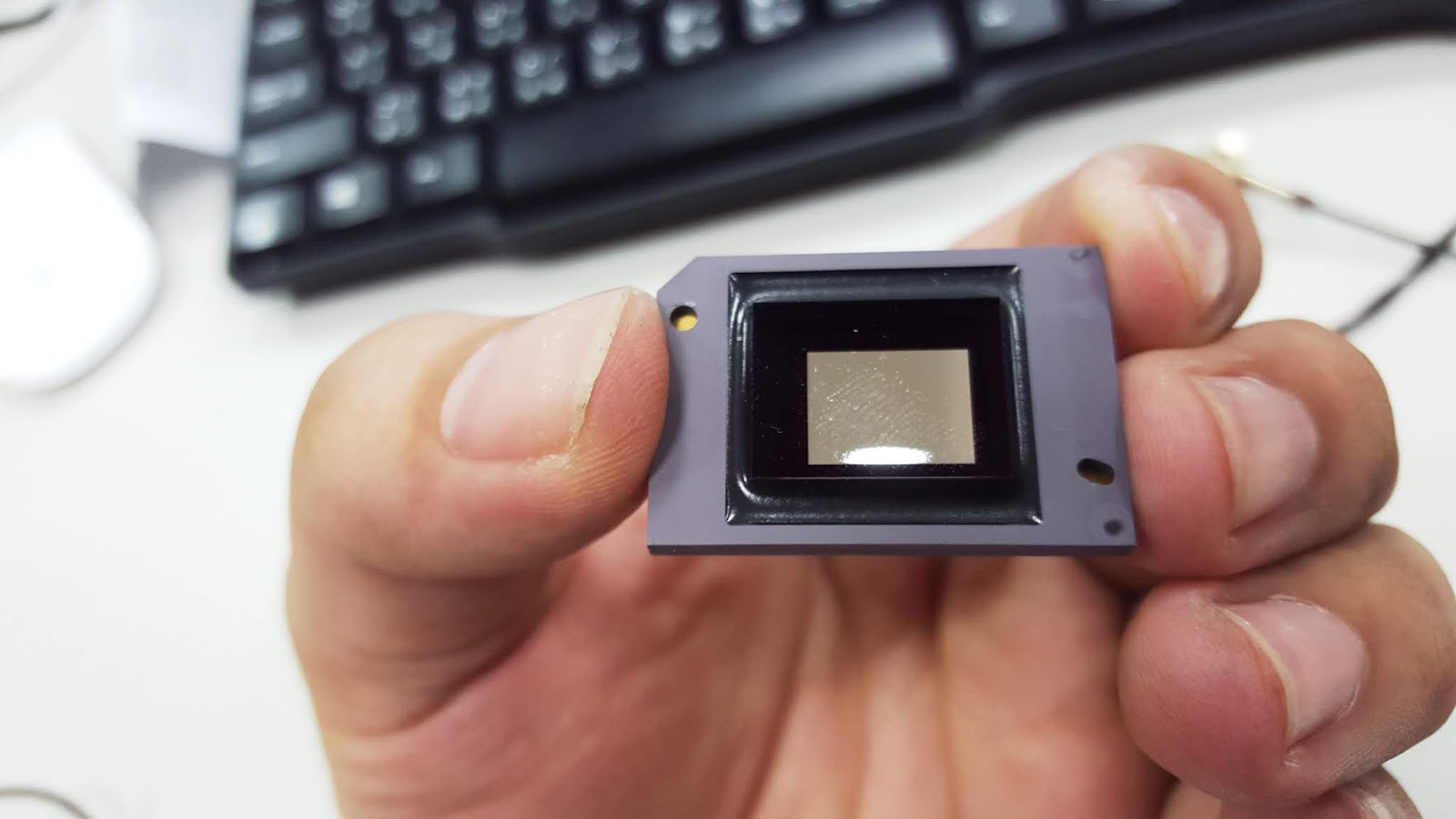

從模組上單獨拆下來,注意這個要慢慢的,它背後有散熱膏黏著,要用一字起輕輕的撬開,看吧它底下因為溫度高的關係,已經壞了一整片了,很明顯它是燒壞的,設計不良!

左邊是舊的,右邊是我從淘寶網上買回來的,因為台灣網路上找不到這顆材料,材料價801人民幣(含運費,2016年),有點不便宜,要很審慎喔,多次確認這個規格是能用的才買,不然海外來回運費會很多錢,建議買的時候要跟廠商確認型號,因為不一定能買的到100%同型號的,像這個新的型號就跟原本的不太一樣,這顆是1076-6439B,但賣家表示兩個是通用的,可以使用。

左邊舊的,右邊新的,看起來一模一樣,接下來就是換上去應該就能解決了喔,對了裝上去的時候記得在中間塗一小點散熱膏(大約一粒米大小),裝上去會自動暈開,不用自己塗開

BINGO~~~裝上去非常成功的修好了,省了3/4的維修成本,老闆也很開心,聘我來當資訊人員真的是超划算的,本來要採購新的投影機,結果兩台都讓我修好了,拆之前我都跟老闆商量,我敢拆,也保證裝的回去,唯一風險就是零件買回來不一定能用,就看老闆同不同意賭賭看囉,賭贏了省一大筆錢,賭輸了就是要買一台新的,很開心老闆很信任我,就讓我拆了!

對了拆這種稍微複雜的東西,千千千千千萬萬萬萬萬要拍照,如果可以錄影更好,不然等材料到了,也差不多忘記怎麼組裝回去了,拆開花了兩個小時,組回去花了一整天,冷氣雖然開很強還是滿身大汗!
